Vodomerná šachta 1600x1000 K
Kód: 6100/160Podrobný popis

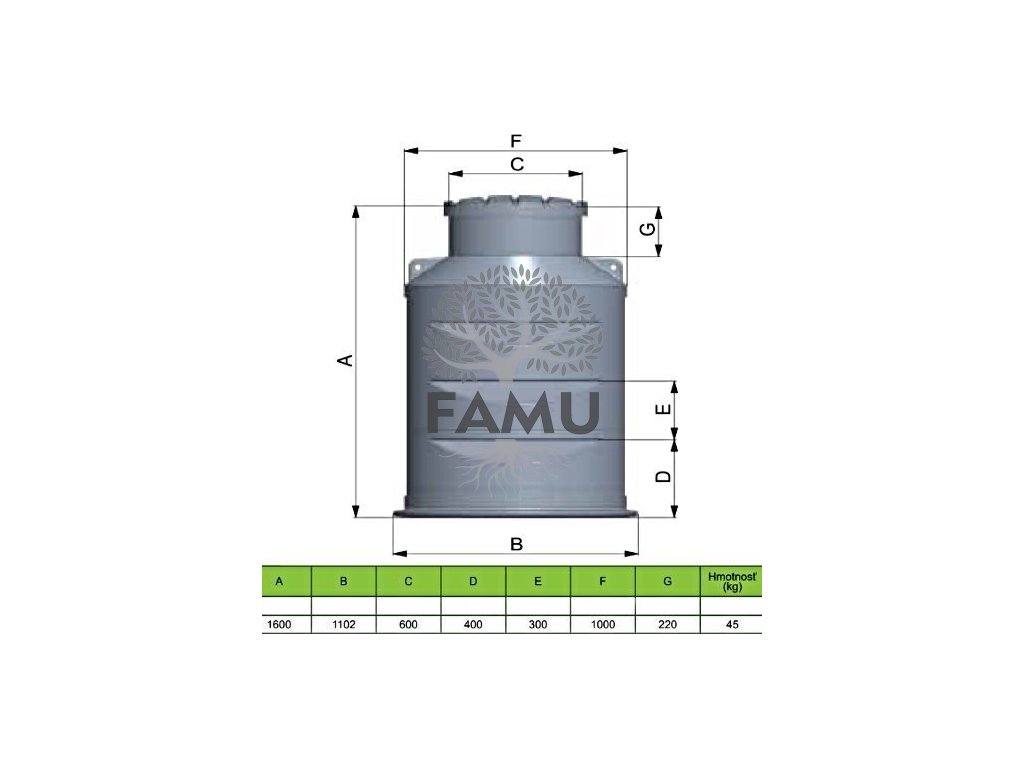

Šachta vodomerná 1300x1000 mm je vyrobená rotačným odlievaním do formy z polyetylénu. Vyrába sa v dvoch výškových verziách 1300 mm, 1600 mm. Vnútorný priemer šachty je 1000 mm. Šachta má integrované nášľapné stupne a je štandardne dodávaná s plastovým poklopom s nosnosťou do 180 kg. Vďaka svojmu dizajnu poskytuje dostatok manipulačného priestoru, umožňuje montáž jedného vodomeru. Šachta je určená do ľahších zemín a prostredie s nižším zaťažením spodnej vody. Otvory prestupov pre potrubie sú štandardne 32 mm, ale je možné dodať tesnenia do rozmeru 63 mm. Otvory sú umiestnené 200 mm nad dnom šachty.
Inštalácia
Vodomerné šachty je možné inštalovať v pochôdznom pásme (zelené pásmo alebo na spevnených miestach v triede zaťaženia A15). Výkop sa
spravidla vykonáva v priemere o 1 m väčší ako je rozmer šachty. Zároveň treba brať do úvahy hĺbku prívodných hadíc vody. Pri hĺbke sa počíta aj s pieskovým lôžkom, aby poklop bol minimálne 5 cm nad terénom. Prechody hadíc z PE sú cez steny šachty urobené cez gumené tesnenie. Po prepojení hadíc v šachte, môžeme realizovať obsyp šachty. Obsypanie realizujeme pieskom alebo štrkom frakcie 0-4. Postupujeme rovnomerne po 20 cm a každú vrstvu zhutníme hydraulicky to znamená vodou, aby piesok dobre vyplnil každý ohyb na šachte a vyplnil aj priestor integrovaných schodíkov. Vrch šachty môže byť zasypaný osiatou vykopanou zeminou. V prípade spodnej vody je potrebné na dne výkopu zrealizovať železobetónovú platňu hr. 10-12 cm, a v rohoch osadiť kotvy, ku ktorým sa cez integrované otvory na šachte v hornej časti sa ukotví na pieskové lôžko urobené na betónovej platni dvoma polyesterovými gurtňami, každá s nosnosťou 500 kg.
Vodomerné šachty je možné inštalovať v pochôdznom pásme (zelené pásmo alebo na spevnených miestach v triede zaťaženia A15). Výkop sa
spravidla vykonáva v priemere o 1 m väčší ako je rozmer šachty. Zároveň treba brať do úvahy hĺbku prívodných hadíc vody. Pri hĺbke sa počíta aj s pieskovým lôžkom, aby poklop bol minimálne 5 cm nad terénom. Prechody hadíc z PE sú cez steny šachty urobené cez gumené tesnenie. Po prepojení hadíc v šachte, môžeme realizovať obsyp šachty. Obsypanie realizujeme pieskom alebo štrkom frakcie 0-4. Postupujeme rovnomerne po 20 cm a každú vrstvu zhutníme hydraulicky to znamená vodou, aby piesok dobre vyplnil každý ohyb na šachte a vyplnil aj priestor integrovaných schodíkov. Vrch šachty môže byť zasypaný osiatou vykopanou zeminou. V prípade spodnej vody je potrebné na dne výkopu zrealizovať železobetónovú platňu hr. 10-12 cm, a v rohoch osadiť kotvy, ku ktorým sa cez integrované otvory na šachte v hornej časti sa ukotví na pieskové lôžko urobené na betónovej platni dvoma polyesterovými gurtňami, každá s nosnosťou 500 kg.
Nedodržanie inštalačného postupu vedie k neuznaniu prípadnej reklamácie.
Výhody
• monolitická konštrukcia z PE - rozdiel oproti lepeným zváraným plastovým vodomerným šachtám – eliminujeme riziko prasknutia v mieste zvaru.
• vysoká životnosť, odolnosť voči korózii a agresívnemu, pôdnemu prostrediu, nášľapnými stupňami, ľahký a rýchly prístup k namontovaným
meracím zariadeniam.
• dokonalá tesnosť zabraňujúca infiltrácii vody,
• jednoduchá manipulácia vďaka nízkej hmotnosti.
• monolitická konštrukcia z PE - rozdiel oproti lepeným zváraným plastovým vodomerným šachtám – eliminujeme riziko prasknutia v mieste zvaru.
• vysoká životnosť, odolnosť voči korózii a agresívnemu, pôdnemu prostrediu, nášľapnými stupňami, ľahký a rýchly prístup k namontovaným
meracím zariadeniam.
• dokonalá tesnosť zabraňujúca infiltrácii vody,
• jednoduchá manipulácia vďaka nízkej hmotnosti.
Životnosť polyetylénových šachiet je viac ako 100 rokov.
