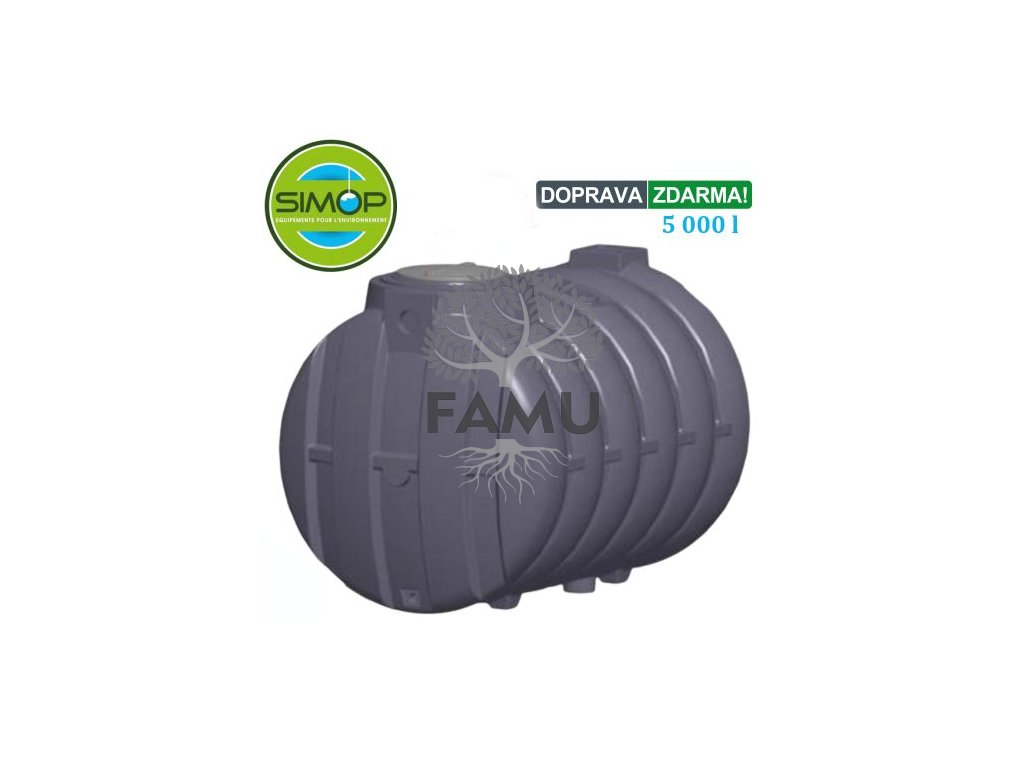

Plastová nádrž, žumpa HB 5000 l podzemná s poklopom

Podrobný popis

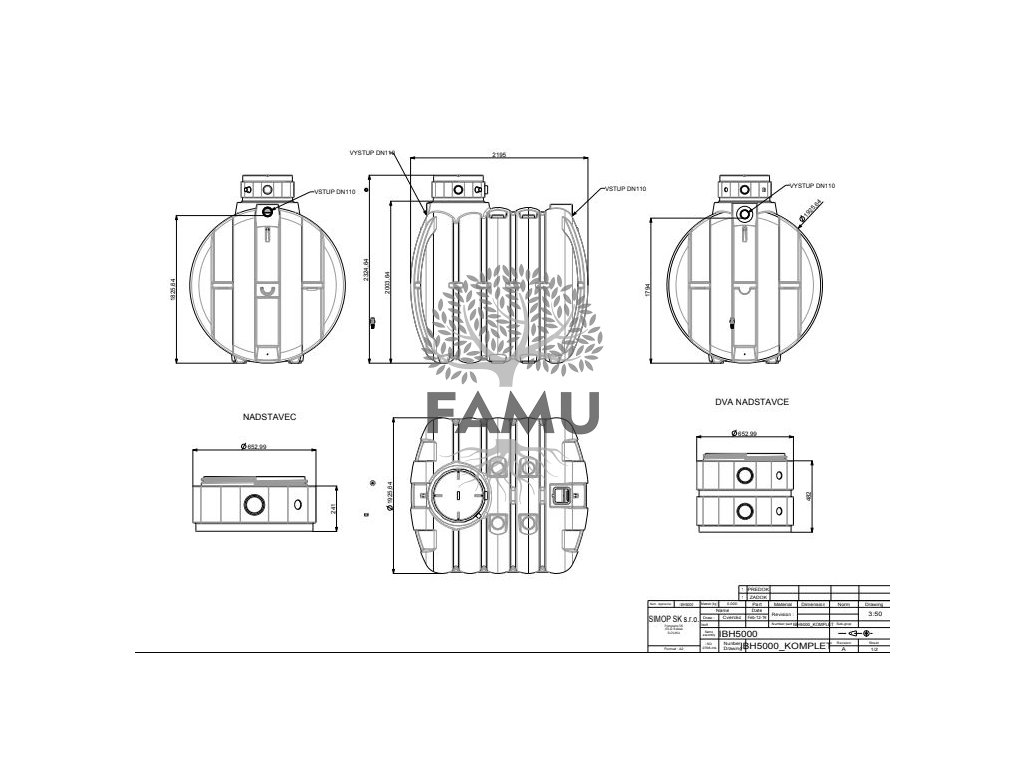

Nádrž pre všetky typy odpadových vôd z polyetylénu, monoblok a bez pred filtra je určená na zachytenie usaditeľných látok nachádzajúcich sa v domácej odpadovej vode. Domáca odpadová voda predstavuje splašky (WC) a iné odpadové vody z domácnosti (sprcha, kuchyňa, práčovňa). Zberná nádrž je zapustená do zeme z čierneho polyetylénu s vysokou hustotou. Pre zväčšenie skladovacieho objemu je možné prepojiť medzi sebou dve nádrže 5 m3, 6 m3 alebo 8 m3. Vstupný komín je možné predĺžiť šroubovacími nadstavcami výšky 250 mm.

Údržba: Polyetylénové nádrže sú odolné voči degradácii a nevyžadujú si žiadnu špeciálnu údržbu. Je potrebné vykonať vyprázdnenie kalu v momente, keď objem kalu dosiahne 70-80% objemu nádrže, aby sa predišlo pretekaniu, alebo upchatiu prívodného potrubia, kým príde firma zaoberajúca sa likvidáciou odpadových vôd. Nádrž nevyprázdňujte počas obdobia dažďov, aby tlak spodnej vody nebol vysoký a nespôsobil poškodenie.

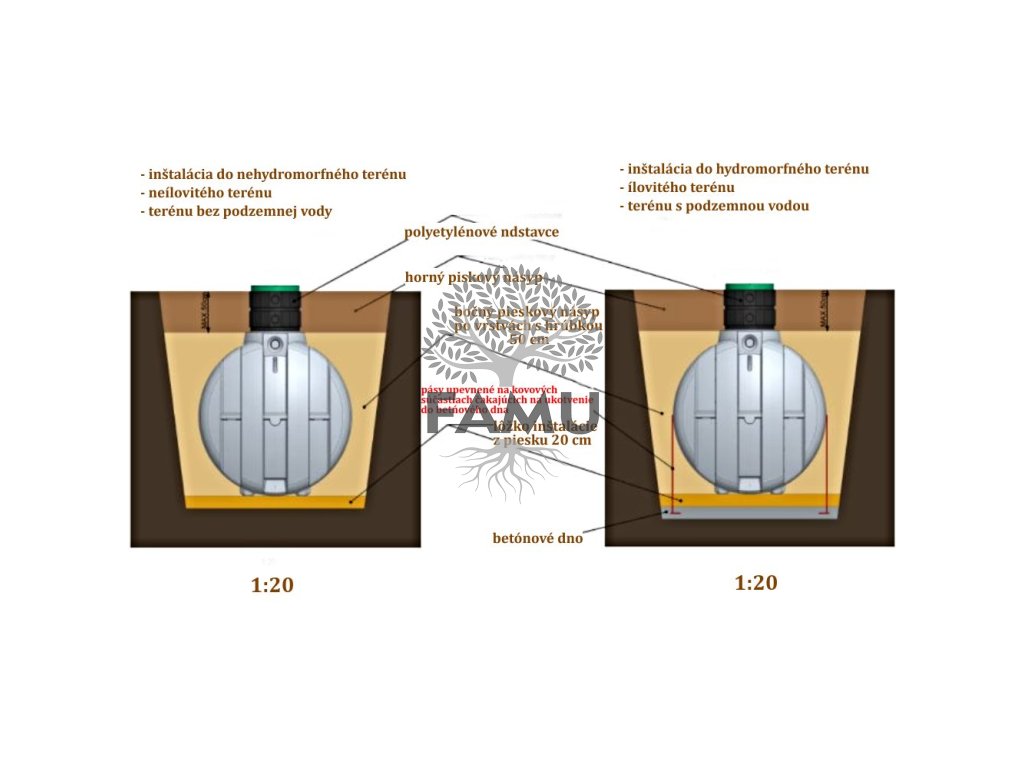

Inštalácia: Na dne výkopu sa vyhotoví platňa zo železobetónu, do rohov ktorej sa osadia oceľové oká, ktoré sa použijú na uchytenie kotevných pásov z polyesteru umožňujúcich zabráneniu vztlaku nádrže pôsobením spodnej vody. Na vybetónované dno sa realizuje zhutnené lôžko z piesku o výške cca 120 mm, s nivelizáciou vo všetkých smeroch. Následne sa uloží nádrž do rovnováhy a pripojí sa vstupná a výstupná kanalizácia. Polyesterové gurtne sa inštalujú ponad cez rebrovanie nádrže a pevne sa ukotvia k pripraveným okám v betóne. Vyhotoví sa bočný násyp:
1. fáza: naplnenie nádrže vodou do výšky 50 cm.
2. fáza: realizácia vrstvy 50 cm piesku alebo štrku frakcie 0-4, stabilizáciu a zhutnenie realizujeme hydraulicky tzn. vodou okolo celej nádrže rovnomerne, aby piesok pozatekal do všetkých záhybov nádrže.
3. fáza: zopakovať fázy 1. a 2. až po úroveň vstupného otvoru komína.

V prípade nestabilného okolitého prostredia je potrebné piesok stabilizovať cementom v pomere 200 kg/ m3 piesku. Po hydraulickom hutnení vodou sa vytvorí pevné okolie nádrže.Obsyp nesmie byť realizovaný vykopanou zeminou ani inou náhradou. Realizácia horného násypu: Možnosť násypu preosiatou zeminou do výšky maximálne 50 cm nad hornú úroveň nádrže (na predĺženie komína použiť polyetylénové nadstavce pre umiestnenie krytov nádrže na úroveň vyhotovenej zeme). V prípade uloženia nádrže hlbšie ako 50 cm pod úroveň terénu, je potrebné nad nádržou realizovať roznášaciu železobetónovú platňu hr. 150 mm, ktorá bude na všetkých stranách presahovať na neodkopanú zeminu aspoň min. 50 cm, aby sa tlak váhy násypu rozniesol mimo nádrž.

Výkopové práce: Hĺbka výkopu sa realizuje podľa hĺbky vstupného potrubia, ku hĺbke dna nádrže treba pripočítať cca 30 cm. Pre každú nádrž sa vyhotovuje osobitný výkop. V prípade spodnej vody je potrebné odčerpať všetku vodu pred betonážou a realizáciou pieskového lôžka. Steny výkopu musia byť minimálne 50 cm vzdialené okolo nádrže. Pri viacerých výkopoch vedľa seba, musí byť medzi nimi vzdialenosť 100 cm. Spodná časť násypu vykopanej zeminy má byť vzdialená aspoň 2 m od výkopu.

Osobitné upozornenia: Železobetónovú roznášaciu platňu nad nádržou presahujúcu na nevykopanú jestvujúcu zeminu min. 50 cm na každú stranu, je potrebné vyhotoviť v nasledujúcich prípadoch:

• V prípade násypu vyššieho ako 50 cm nad vrchom nádrže.
• V prípade preťaženia zapríčineného prejazdom vozidiel minimálne nad nádržou a jej blízkosti do vzdialenosti 2 m od okraja výkopu.
• V prípade použitia betónových nadstavcov.
• V prípade možného preťaženia zapríčineného extrémnymi klimatickými podmienkami v danej oblasti.

Dimenzovanie:

Veľkosť nádrže              polyesterové gurtne/nosnosť
    3 m3                                         min. 2 x 1,5 t
    5 m3                                         min. 2 x 2,5 t
    6 m3                                         min. 2 x 3,0 t
    8 m3                                         min. 2 x 4,0 t
